ग्रेड R3-R3S स्टड लिंक ऑफशोर मूरिंग चेन

ग्रेड आर3-आर3एस स्टड लिंक ऑफशोर मूरिंग चेन एक हेवी-ड्यूटी मूरिंग उत्पाद है जिसे सीएसएसी चेन ने विशेष रूप से ऑफशोर संचालन के कठोर वातावरण के लिए विकसित किया है। "स्टड लिंक" संरचनात्मक डिजाइन की विशेषता - श्रृंखला लिंक के भीतर आंतरिक स्टड की उपस्थिति की विशेषता - यह स्टडलेस चेन की तुलना में बेहतर संरचनात्मक स्थिरता प्रदान करता है। यह डिज़ाइन किंकिंग के जोखिम को कम करते हुए विरूपण और तनाव एकाग्रता को प्रभावी ढंग से कम करता है, जिससे यह चक्रीय लोडिंग के लंबे समय तक जोखिम वाले अपतटीय मूरिंग परिदृश्यों के लिए आदर्श रूप से अनुकूल हो जाता है। ग्रेड आर3 और ग्रेड आर3एस दोनों वेरिएंट उच्च शक्ति वाले स्टील का उपयोग करके निर्मित किए जाते हैं; विशेष रूप से, ग्रेड आर3एस वैरिएंट बढ़ी हुई थकान प्रतिरोध और कठोरता प्रदान करता है, जो इसे दीर्घकालिक अपतटीय सेवा की सबसे कठोर मांगों को पूरा करने में सक्षम बनाता है। अपने असाधारण समग्र प्रदर्शन के लिए धन्यवाद, ग्रेड आर3-आर3एस स्टड लिंक ऑफशोर मूरिंग चेन ने खुद को ऑफशोर इंजीनियरिंग क्षेत्र के भीतर एक महत्वपूर्ण मूरिंग घटक के रूप में स्थापित किया है।

उत्पाद की विशेषताएँ

1. स्थिर संरचना, मुड़ने और सिकुड़ने का मजबूत प्रतिरोध

ग्रेड आर3-आर3एस स्टड लिंक ऑफशोर मूरिंग चेन में एक स्टड-लिंक संरचनात्मक डिज़ाइन है, जिसमें प्रत्येक चेन लिंक एक केंद्रीय स्टड से सुसज्जित है। स्टडलेस चेन की तुलना में, यह डिज़ाइन बेहतर ताकत और न्यूनतम विरूपण प्रदान करता है। स्टैकिंग और तैनाती के दौरान इसके मुड़ने या उलझने की संभावना कम होती है, यह प्रभावी ढंग से मूरिंग संचालन के दौरान तनाव एकाग्रता को कम करता है और लिंक विरूपण या क्षति को रोकता है। यह मूरिंग प्रणाली की समग्र स्थिरता और सुरक्षा को बढ़ाता है, जिससे यह बड़े और मध्यम आकार के अपतटीय प्लेटफार्मों की दीर्घकालिक मूरिंग आवश्यकताओं के लिए आदर्श रूप से अनुकूल हो जाता है।

2. प्रीमियम सामग्री, उत्कृष्ट व्यापक प्रदर्शन

हम अपने ग्रेड R3-R3S स्टड लिंक ऑफशोर मूरिंग चेन के निर्माण के लिए उच्च ग्रेड, उच्च शक्ति वाले स्टील का उपयोग करते हैं। विशेष रूप से, ग्रेड R3 श्रृंखला 30Mn2 स्टील का उपयोग करके निर्मित की जाती है, जिसमें 690 MPa से कम की तन्य शक्ति नहीं होती है; ग्रेड R3S श्रृंखला में 25MnCrMo स्टील का उपयोग किया गया है, जिसमें बेहतर थकान प्रतिरोध और क्रूरता के साथ-साथ 770 MPa से कम की तन्य शक्ति नहीं है। कठोर ताप उपचार प्रक्रियाओं के माध्यम से, हम स्टील की कठोरता और कठोरता को और बढ़ाते हैं, जिससे उत्पाद अपतटीय हवाओं, लहरों और धाराओं द्वारा लगाए गए चक्रीय भार का सामना करने में सक्षम होता है, जिससे इसकी सेवा जीवन बढ़ जाता है।

3. संक्षारण प्रतिरोधी और टिकाऊ, कठोर वातावरण के लिए अनुकूलित

कठोर अपतटीय वातावरण का सामना करने के लिए डिज़ाइन किया गया - उच्च लवणता और आर्द्रता की विशेषता - ग्रेड आर 3-आर 3 एस स्टड लिंक ऑफशोर मूरिंग चेन विशेष सतह उपचार से गुजरती है। ये उपचार उत्पाद के संक्षारण प्रतिरोध को प्रभावी ढंग से बढ़ाते हैं, जिससे यह समुद्री जल के कटाव और समुद्री जैव-ईंधन के कारण होने वाले क्षरण का सामना करने में सक्षम हो जाता है। यह सुनिश्चित करता है कि श्रृंखला दीर्घकालिक अपतटीय परिचालन के दौरान स्थिर प्रदर्शन बनाए रखे और साथ ही रखरखाव लागत को भी कम करे।

4. व्यापक विशिष्टताएँ, अनुकूलन उपलब्ध

ग्रेड R3-R3S स्टड लिंक ऑफशोर मूरिंग चेन विशिष्टताओं की पूरी श्रृंखला में उपलब्ध है, जिसमें 34 मिमी से 142 मिमी तक के व्यास शामिल हैं। हम प्रत्येक ग्राहक की परियोजना की विशिष्ट आवश्यकताओं को पूरा करने के लिए विशिष्ट व्यास और लंबाई के लिए अनुकूलन विकल्प प्रदान करते हैं। इसके अलावा, चेन को विभिन्न अंत फिटिंग, कनेक्टर्स, एंकर, हथकड़ी, कुंडा और अन्य सहायक उपकरण के साथ जोड़ा जा सकता है, जिससे हमें विविध अपतटीय इंजीनियरिंग परियोजनाओं की विशिष्ट आवश्यकताओं के अनुरूप व्यापक, वन-स्टॉप मूरिंग समाधान प्रदान करने की अनुमति मिलती है।

उत्पाद पैरामीटर

तकनीकी लाभ

1. अनुसंधान एवं विकास तकनीकी लाभ

कंपनी जिआंगसु यूनिवर्सिटी ऑफ साइंस एंड टेक्नोलॉजी के साथ एक गहरी सहयोगात्मक साझेदारी बनाए रखती है, जिसने संयुक्त रूप से "हाई-स्ट्रेंथ मरीन केबल्स के इंटेलिजेंट कंट्रोल और ऑप्टिमाइज्ड डिजाइन के लिए रिसर्च इंस्टीट्यूट" की स्थापना की है। यह संस्थान तकनीकी अनुसंधान एवं विकास और ग्रेड आर3-आर3एस स्टड लिंक ऑफशोर मूरिंग चेन और संबंधित उत्पादों के उन्नयन पर केंद्रित है। कंपनी के व्यावहारिक विनिर्माण अनुभव के साथ-साथ विश्वविद्यालय के अनुसंधान संसाधनों का लाभ उठाकर, हम उत्पाद प्रदर्शन को बढ़ाने के लिए उत्पाद संरचनाओं और विनिर्माण प्रक्रियाओं को लगातार अनुकूलित करते हैं। इसके अलावा, कंपनी के पास 17 घरेलू और अंतर्राष्ट्रीय पेटेंट हैं - जिसमें "चेन स्टड के लिए स्वचालित उत्पादन उपकरण" के लिए लक्ज़मबर्ग पेटेंट भी शामिल है। इस नवाचार ने चेन स्टड उत्पादन के स्वचालन और मानकीकरण को सक्षम किया है, जिससे मानवीय त्रुटि को कम करते हुए उत्पादन दक्षता और उत्पाद स्थिरता को प्रभावी ढंग से बढ़ाया गया है।

2. विनिर्माण प्रक्रिया के लाभ

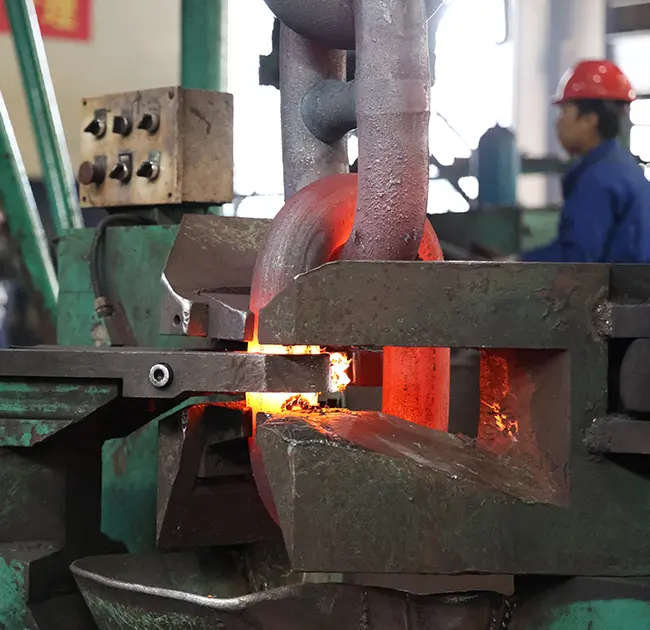

ग्रेड R3-R3S स्टड लिंक ऑफशोर मूरिंग चेन पल्स फ्लैश बट वेल्डिंग तकनीक का उपयोग करती है - एक कुशल और अत्यधिक लागू सॉलिड-स्टेट वेल्डिंग विधि। यह तकनीक वेल्डेड जोड़ों की ताकत और कठोरता को प्रभावी ढंग से बढ़ाती है, वेल्डिंग दोषों को रोकती है, और चेन लिंक कनेक्शन की विश्वसनीयता सुनिश्चित करती है। इसके अतिरिक्त, हमने अपनी ताप उपचार प्रक्रियाओं को अनुकूलित किया है; हीटिंग और कूलिंग तापमान और अवधि को सटीक रूप से नियंत्रित करके, हम स्टील की संभावित गुणों की पूर्ण प्राप्ति सुनिश्चित करते हैं, जिससे यह गारंटी मिलती है कि ग्रेड आर 3-आर 3 एस स्टड लिंक ऑफशोर मूरिंग चेन के प्रत्येक अनुभाग में स्थिर यांत्रिक गुण होते हैं।

3. गुणवत्ता निरीक्षण लाभ

हमने एक व्यापक गुणवत्ता निरीक्षण प्रणाली स्थापित की है जो कच्चे माल की खरीद से लेकर अंतिम उत्पाद शिपमेंट तक हर चरण की कड़ी जांच करती है। कच्चे माल के आगमन पर, हम स्टील की संरचना और यांत्रिक गुणों का गहन निरीक्षण करते हैं। उत्पादन प्रक्रिया के दौरान, हम चेन लिंक बनाने, वेल्डिंग और ताप उपचार की गुणवत्ता की वास्तविक समय पर निगरानी करते हैं। शिपमेंट से पहले, तैयार उत्पाद परीक्षणों की एक श्रृंखला से गुजरते हैं - जिसमें तन्य परीक्षण, प्रभाव परीक्षण और संक्षारण प्रतिरोध परीक्षण शामिल हैं - यह सुनिश्चित करने के लिए कि ग्रेड आर 3-आर 3 एस स्टड लिंक ऑफशोर मूरिंग चेन अंतरराष्ट्रीय मानकों और ग्राहक विनिर्देशों दोनों का अनुपालन करता है; सभी निरीक्षणों को सफलतापूर्वक पास करने के बाद ही उत्पादों को ग्राहकों तक पहुंचाया जाता है।

आवेदन मामले

हमारे ग्रेड R3-R3S स्टड लिंक ऑफशोर मूरिंग चेन को दुनिया भर में कई ऑफशोर इंजीनियरिंग परियोजनाओं में व्यापक रूप से तैनात किया गया है। अपने स्थिर प्रदर्शन और विश्वसनीय गुणवत्ता के लिए प्रसिद्ध, उन्होंने हमारे ग्राहकों से उच्च प्रशंसा प्राप्त की है। निम्नलिखित कुछ विशिष्ट उदाहरण हैं:

केस 1: दक्षिण पूर्व एशिया अपतटीय पवन ऊर्जा परियोजना

परियोजना स्थान: दक्षिण पूर्व एशियाई राष्ट्र के तट पर एक अपतटीय पवन फार्म।

परियोजना आवश्यकताएँ: अर्ध-पनडुब्बी अपतटीय पवन टर्बाइनों के साथ संगत एक मूरिंग प्रणाली की आवश्यकता थी। मूरिंग चेन को असाधारण थकान प्रतिरोध, संक्षारण प्रतिरोध और उच्च भार-वहन क्षमता प्रदर्शित करने की आवश्यकता है। विशिष्टताएँ 80 मिमी से 100 मिमी तक थीं, और डीएनवी और एबीएस से दोहरा प्रमाणीकरण अनिवार्य था।

समाधान: हमने इस परियोजना को ग्रेड आर3एस स्टड लिंक ऑफशोर मूरिंग चेन के साथ-साथ शेकल्स और कुंडा जैसे सहायक उपकरणों की आपूर्ति की। उच्च शक्ति वाले 25MnCrMo स्टील का उपयोग करके निर्मित और पल्स फ्लैश बट वेल्डिंग प्रक्रिया के माध्यम से निर्मित, उत्पादों को DNV और ABS मानकों के अनुसार सख्ती से कठोर विनिर्माण और निरीक्षण प्रक्रियाओं से गुजरना पड़ा। इसके अतिरिक्त, सतह के संक्षारण-रोधी उपचार को परियोजना स्थल की विशिष्ट समुद्री पर्यावरणीय विशेषताओं के अनुरूप अनुकूलित किया गया था।

परियोजना प्रतिक्रिया: सेवा में आने के बाद से, उत्पादों ने बड़ी स्थिरता के साथ काम किया है, अपतटीय हवाओं, लहरों और समुद्री जल के क्षरण को प्रभावी ढंग से झेला है। कोई गुणवत्ता संबंधी समस्या उत्पन्न नहीं हुई है, और श्रृंखलाओं ने पवन टर्बाइनों की दीर्घकालिक मूरिंग आवश्यकताओं को सफलतापूर्वक पूरा किया है, जिससे परियोजना हितधारकों से उच्च प्रशंसा अर्जित हुई है।

केस 2: घरेलू एफपीएसओ मूरिंग अपग्रेड प्रोजेक्ट

परियोजना स्थान: दक्षिण चीन सागर में एक एफपीएसओ मंच।

परियोजना आवश्यकताएँ: मौजूदा मूरिंग सिस्टम के उन्नयन की आवश्यकता थी, जिसमें कुछ पुरानी मूरिंग श्रृंखलाओं का प्रतिस्थापन शामिल था। नई श्रृंखलाओं को उच्च तन्यता ताकत और उत्कृष्ट थकान प्रतिरोध रखते हुए मौजूदा प्रणाली के साथ पूरी तरह से संगत होने की आवश्यकता है। विशिष्टताएँ 120 मिमी से 142 मिमी तक थीं, और सीसीएस प्रमाणीकरण की आवश्यकता थी।

समाधान: हमने इस परियोजना को ग्रेड आर3 और आर3एस स्टड लिंक ऑफशोर मूरिंग चेन के संयोजन के साथ आपूर्ति की - महत्वपूर्ण वर्गों के लिए ग्रेड आर3एस उत्पादों और गैर-महत्वपूर्ण वर्गों के लिए ग्रेड आर3 उत्पादों की तैनाती। इस दृष्टिकोण ने परियोजना की लागत को अनुकूलित करने के साथ-साथ परियोजना की प्रदर्शन आवश्यकताओं को सफलतापूर्वक पूरा किया। इसके अलावा, हमने स्थापना प्रक्रिया के संबंध में पेशेवर तकनीकी मार्गदर्शन प्रदान किया।

परियोजना प्रतिक्रिया: स्थापना के बाद, उत्पादों ने मौजूदा प्रणाली के साथ पूर्ण अनुकूलता प्रदर्शित की और स्थिरता के साथ संचालित हुए। भार-वहन क्षमता और थकान प्रतिरोध दोनों परियोजना के विनिर्देशों को पूरा करते हैं, एफपीएसओ प्लेटफॉर्म की मूरिंग सुरक्षा को प्रभावी ढंग से बढ़ाते हैं और मूरिंग सिस्टम की समग्र सेवा जीवन का विस्तार करते हैं।
