3-लिंक और 4-लिंक स्विवेल कनेक्टर के बीच डिज़ाइन में क्या अंतर हैं, और किसी को उनके बीच कैसे चयन करना चाहिए?

कुंडा अग्रदूत असेंबली एक जहाज के एंकरिंग सिस्टम में एक कॉम्पैक्ट लेकिन मिशन-महत्वपूर्ण घटक है। लंगर और मुख्य लंगर श्रृंखला के बीच स्थित, यह जहाज के हिलने या हवा, करंट और लहरों में झूलने पर श्रृंखला के साथ मरोड़ को बनने से रोकता है। ठीक से चयनित स्विवेल असेंबली के बिना, चेन झुक सकती है, जिससे अत्यधिक घिसाव हो सकता है, वाइल्डकैट जाम हो सकता है और यहां तक ​​कि एंकरिंग भी विफल हो सकती है।

यह मार्गदर्शिका दो प्रमुख कॉन्फ़िगरेशन - 3-लिंक और के बीच एक संरचित, नियम-आधारित तुलना प्रदान करती है4-लिंक कुंडा अग्रदूत- और जहाज के प्रकार, स्थान की कमी और वर्ग समाज की आवश्यकताओं के लिए स्पष्ट निर्णय लेने के मानदंड प्रदान करता है।

डिज़ाइन मानक और सामग्री विशिष्टताएँ

दोनों कॉन्फ़िगरेशन आईएसओ 1704 (जहाज निर्माण - स्टड-लिंक एंकर चेन) के अनुसार निर्मित होते हैं और आमतौर पर ग्रेड 2 या ग्रेड 3 मिश्र धातु इस्पात या कार्बन स्टील से गर्मी-उपचारित और प्रूफ-परीक्षणित घटकों के साथ निर्मित होते हैं।

सभी कुंडा अग्रदूतों को एक अधिकृत वर्गीकरण सोसायटी, जैसे डीएनवी-जीएल, एबीएस, बीवी, एलआर, या एनके द्वारा जारी परीक्षण प्रमाणपत्र प्रदान किया जाना चाहिए। प्रमाणपत्र में प्रूफ लोड परीक्षण परिणाम, ब्रेक लोड मान (जहां लागू हो), सामग्री ट्रैसेबिलिटी और आयामी सत्यापन शामिल होंगे।

संरचनात्मक अंतर: घटक व्यवस्था

दो डिज़ाइनों के बीच कार्यात्मक अंतर लिंक की संख्या और कनेक्शन अनुक्रम में निहित है, जो सीधे आयामी लंबाई, बंधनों के साथ संगतता और विनिमेयता को प्रभावित करता है।

3-लिंक स्विवेल फोररनर कॉन्फ़िगरेशन

इसमें EL + SW + EL (बढ़ा हुआ लिंक + स्विवेल + बड़ा लिंक) शामिल है। यह कॉम्पैक्ट असेंबली अंतिम लिंक को छोड़ देती है, जिसके परिणामस्वरूप समग्र अक्षीय लंबाई कम हो जाती है। इसे ऐसे इंस्टॉलेशन के लिए डिज़ाइन किया गया है जहां एंकर पॉकेट या वाइल्डकैट के आसपास की जगह प्रतिबंधित है। हालाँकि, क्योंकि अंतिम लिंक अनुपस्थित है, एंकर-साइड कनेक्शन के लिए आमतौर पर एक समर्पित शेकल या एक अनुकूलित इंटरफ़ेस की आवश्यकता होती है।

4-लिंक स्विवेल फोररनर कॉन्फ़िगरेशन

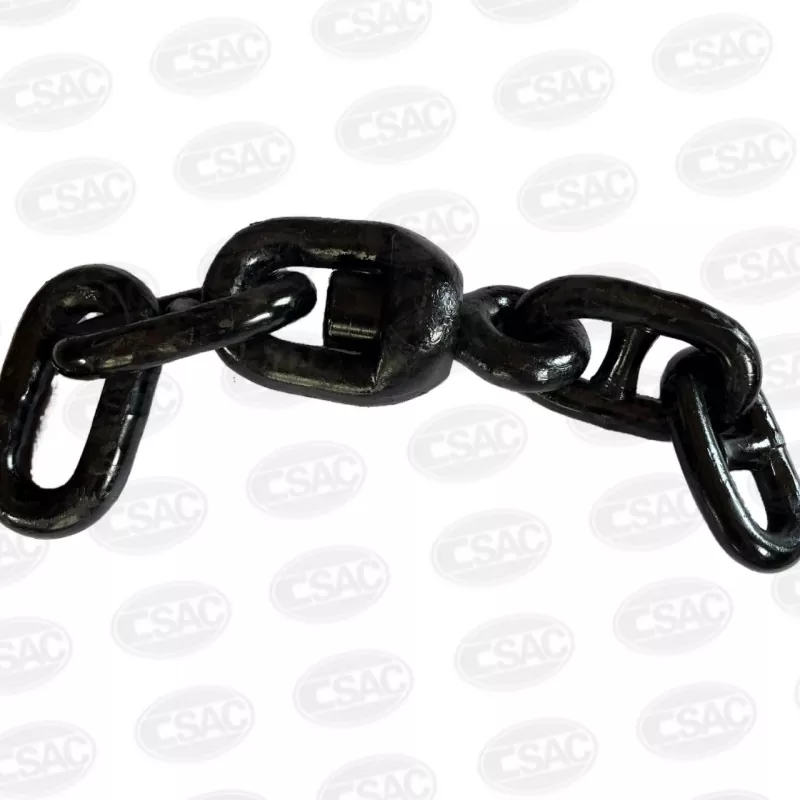

इसमें E + EL + SW + EL (अंतिम लिंक + बड़ा लिंक + स्विवेल + बड़ा लिंक) शामिल है। अंतिम लिंक (ई लिंक) की उपस्थिति मानक डी-प्रकार के एंकर हथकड़ी को समायोजित करने के लिए विशेष रूप से आकार में एक बड़ा आंतरिक उद्घाटन प्रदान करती है। यह व्यवस्था समुद्र में जाने वाले व्यापारिक जहाजों के लिए उद्योग का आदर्श बन गई है, जो बेहतर कनेक्टिविटी, आसान प्रतिस्थापन और ऑफ-द-शेल्फ शेकल्स के साथ व्यापक अनुकूलता प्रदान करती है।

तुलना सारांश

चयन मानदंड - एक व्यावहारिक निर्णय रूपरेखा

3-लिंक और के बीच चयन4-लिंकडिज़ाइन मनमाना नहीं है. यह निम्नलिखित तकनीकी और परिचालन मापदंडों पर आधारित होना चाहिए।

जगह की कमी

यदि एंकर चेन लॉकर, हॉस पाइप, या वाइल्डकैट पॉकेट अग्रदूत असेंबली की कुल लंबाई पर सख्त सीमा लगाता है, तो 3-लिंक प्रकार एक छोटा विकल्प प्रदान करता है जो वहां फिट हो सकता है जहां 4-लिंक नहीं होगा। हमेशा पोत की सामान्य व्यवस्था के चित्र के अनुसार वापस ली गई भंडारण लंबाई को सत्यापित करें।

पोत का प्रकार और परिचालन प्रोफ़ाइल

समुद्र में जाने वाले व्यापारिक जहाज (थोक वाहक, कंटेनर जहाज, टैंकर) - 4-लिंक कॉन्फ़िगरेशन का चयन करें। यह प्रमुख बेड़े में मानकीकृत विकल्प है, जिससे यह सुनिश्चित होता है कि प्रतिस्थापन हिस्से किसी भी वैश्विक बंदरगाह आपूर्तिकर्ता से आसानी से उपलब्ध हैं और क्लास सर्वेक्षकों को कोई संगतता समस्या नहीं मिलेगी।

टग, अपतटीय आपूर्ति जहाज, अंतर्देशीय जलमार्ग शिल्प, और छोटी वर्कबोट - 3-लिंक स्वीकार्य या बेहतर भी हो सकती है, बशर्ते कि कम लंबाई शेकल कनेक्शन से समझौता न करे और असेंबली की कार्य भार सीमा (डब्ल्यूएलएल) मुख्य श्रृंखला से मेल खाती हो या उससे अधिक हो।

चेन व्यास और ग्रेड मिलान

कॉन्फ़िगरेशन के बावजूद, कुंडा अग्रदूत को नाममात्र श्रृंखला व्यास (आमतौर पर 12.5 मिमी से 162 मिमी तक) से मेल खाना चाहिए। पुष्टि करें कि अग्रदूत घटकों का ग्रेड (2 या 3) प्राथमिक एंकर श्रृंखला के समान या उससे अधिक है। जब तक वर्गीकरण सोसायटी द्वारा विशेष रूप से अनुमोदित न किया जाए तब तक ग्रेडों को मिलाने की अनुशंसा नहीं की जाती है।

वर्गीकरण सोसायटी और वैधानिक आवश्यकताएँ

जहाज के ध्वज राज्य और वर्ग समाज के लागू नियमों से परामर्श लें। कुछ वर्ग नोटेशन कुंडा घटकों के लिए अतिरिक्त थकान विश्लेषण या न्यूनतम ब्रेक-लोड मार्जिन लागू करते हैं। हमेशा प्रासंगिक ग्रेड और आकार सीमा के लिए प्रकार-अनुमोदन प्रमाणपत्र रखने वाले निर्माताओं से प्राप्त करें, और स्थापना से पहले पूर्ण सामग्री परीक्षण रिपोर्ट (एमटीआर) का अनुरोध करें।

निष्कर्ष और सिफारिश

3-लिंक और 4-लिंक के बीच चयनघूमने वाले अग्रदूतअंततः कॉम्पैक्टनेस और कनेक्टिविटी के बीच व्यापार-बंद पर निर्भर करता है।

अधिकांश वाणिज्यिक गहरे समुद्र के जहाजों के लिए, 4-लिंक प्रकार निश्चित मानक है - यह सीधा बंधन जुड़ाव, पुर्जों की वैश्विक उपलब्धता और सभी प्रमुख वर्गीकरण समाजों द्वारा स्पष्ट स्वीकृति प्रदान करता है।

छोटे-टन भार, स्थान-बाधित, या विशेष शिल्प के लिए, 3-लिंक कॉन्फ़िगरेशन एक व्यवहार्य समाधान प्रदान करता है, बशर्ते कि कनेक्टिंग शेकल इंटरफ़ेस सावधानीपूर्वक इंजीनियर किया गया हो और असेंबली की ताकत रेटिंग पूरी तरह से प्रलेखित हो।

अंतिम चरण के रूप में, डिज़ाइन या प्रतिस्थापन चरण के दौरान मूरिंग उपकरण निर्माता और उपस्थित वर्ग सर्वेक्षक को शामिल करने की दृढ़ता से अनुशंसा की जाती है। जहाज के विशिष्ट एंकर-हैंडलिंग सिस्टम के खिलाफ अग्रदूत के आयाम, प्रूफ लोड और सामग्री प्रमाण पत्र को क्रॉस-चेक करके ही एक सुरक्षित, अनुपालन और परिचालन रूप से ध्वनि चयन सुनिश्चित किया जा सकता है।
